彩色超声多普勒工作原理

便携式彩色超声多普勒诊断仪是一种基于超声波原理的医疗诊断设备,它结合了传统超声成像技术和多普勒效应,以非侵入的方式观察人体内部结构及血流情况。其工作原理可以概述如下:

1. 超声波发射与接收:

设备通过超声探头向人体内发射一束束超声波。这些超声波以特定的频率进入人体,遇到不同密度的组织界面(如器官、血管壁、血流等)会反射回来。探头同时负责接收这些反射回来的超声回声。

2. 多普勒效应应用:

当超声波遇到移动的物体,如血液中的红细胞时,根据多普勒效应,回声的频率会与发射频率产生差异。如果红细胞朝向探头运动,回声频率增高;反之,则频率降低。这个频率差,即频移,与红细胞的运动速度成正比。

3. 血流信息提取与处理:

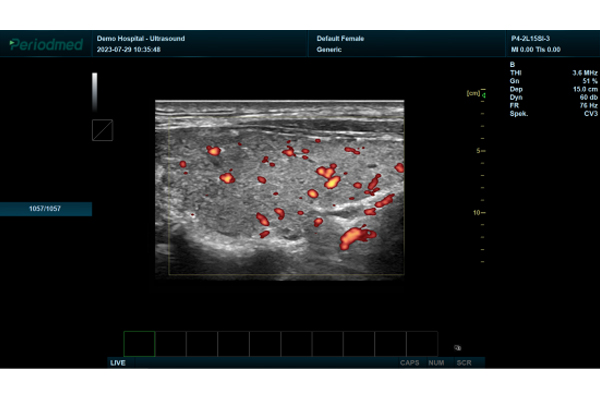

设备通过检测这些频移信号,并利用复杂的信号处理技术,包括傅立叶变换等,分析血流的方向、速度和分布。彩色编码后,血流信息被叠加在传统的黑白超声二维图像上,形成彩色多普勒图像,直观显示血流动态。

02
03

4. 成像与诊断:

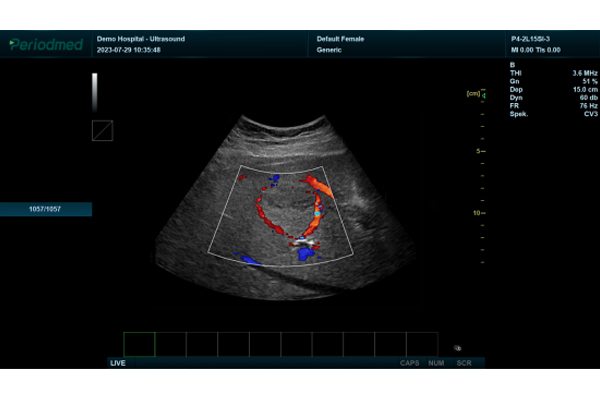

最终,这些信息转化为图像显示在屏幕上,医生可以根据图像中血流的颜色(通常红色代表血流朝向探头,蓝色代表远离探头)和亮度来判断血流的性质和异常情况,如血流速度增快可能指示狭窄,无血流区域可能意味着阻塞等。


便携式设计使得这种设备不仅可以在医院内灵活使用,还能方便地应用于急救现场、偏远地区或家庭访问等场合,为患者提供即时的诊断服务。
